Manhattan 102230 — stacja USB z ładowaniem Qi
Stacja sieciowa 5–20V / 55W łączy USB-C PD 30W, USB-A QC 3.0 18W i trzy USB-A 5V 2,4A o łącznej mocy 36W z indukcyjną ładowarką Qi 10W.
Dane techniczne stacji
- Napięcie wejściowe AC: 100 - 240V 50/60Hz
- Napięcie wyjściowe USB-C: 5 - 20V, maksymalnie 3A, 30W
- Napięcie / natężenie prądu (maksymalne):
- USB-C PD 30W:
- 5V / 3A
- 9V / 3A
- 12V / 2.5A
- 15V / 2A
- 20V / 1.5A
- USB-A QC 3.0 18W:
- 3.6 - 6V / 3A
- 6 - 9V / 2A
- 9 - 12V / 1.5A
- USB-A
- 5V / 2.4A
- Ładowarka bezprzewodowa Qi 10W:
- Napięcie wejściowe 5V / 2A: 5W
- Napięcie wejściowe 9V / 2A: do 10W
- USB-C PD 30W:

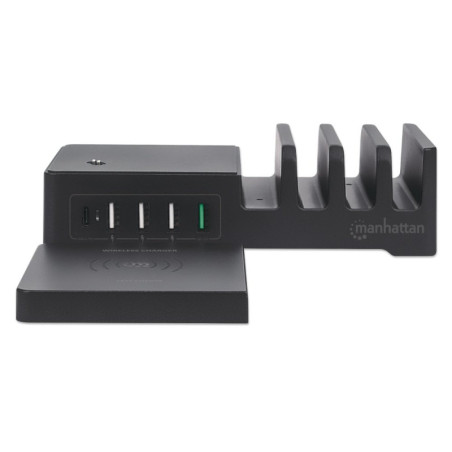

Dostępne złącza i ładowarka Qi
- 1x USB-C Power Delivery (PD 3.0)
- 1x USB-A Quick Charge 3.0
- 3x USB-A
- Odłączana ładowarka bezprzewodowa Qi 10W

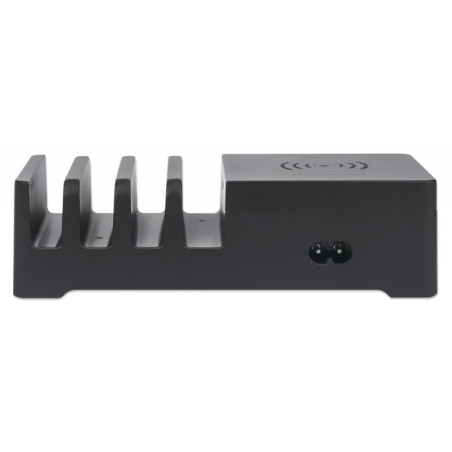

Parametry zasilania wejściowego
- Napięcie znamionowe AC: 100 - 240V
- Zakres częstotliwości: 50 - 60Hz (± 1Hz)
- Natężenie: ≤ 1A przy 100V AC 60Hz
Parametry wyjściowe ładowarki
- Napięcie znamionowe: 5 / 9 / 12 / 15 / 20V
- Natężenie: maksymalnie 3A (w trybie napięcia stałego)
- Ładowanie bezprzewodowe (maksymalnie): 5W / 7.5W / 10W
- Moc znamionowa: 55W maksymalnie
- Odchylenie napięcia od normy: ≤5%
Układy ochronne
- Przeciw zwarciowe (SCP) z trybem automatycznego wznowienia pracy
- Przeciw przepięciowe (OVP) z trybem automatycznego wznowienia pracy
- Przeciw przetężeniowe (OCP) - maksymalna wartość prądu: 150%
- Przeciw przegrzaniu (OTP)
Obsługiwane standardy i certyfikaty
- Qi™
- USB
- Power Delivery 3.0
- Qualcomm® Quick Charge™ 3.0
- CE
- FCC
- RoHS
- WEEE
- ETL
Zgodność urządzeń z ładowaniem Qi
- Tryb szybkiego ładowania 10W:
- Samsung Galaxy S7 / S7 Edge / S8 / S8+ / S9 / S9+ / S10 lub nowsze
- Samsung Note 8 / 9 / 10 lub nowsze
- Tryb ładowania 7.5W:
- Apple iPhone 8 / 8 Plus / X / XR / XS / XS Max lub nowsze
- Tryb ładowania 5W:
- Inne urządzenia obsługujące standard ładowania bezprzewodowego Qi™
Zasilanie wymagane przez moduł bezprzewodowy
- Moc wyjściowa do 10W:
- Zasilacz Quick Charge 2.0 / 3.0
- Zasilacz Power Delivery 18W
- Moc wyjściowa 5W:
- Zasilacz 5V / 2A
Wymiary oraz warunki użytkowania

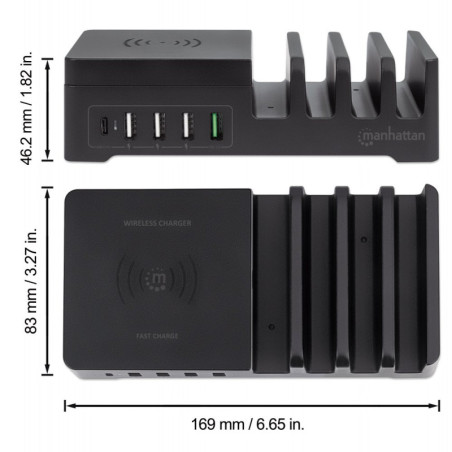

- Wymiary: 16.9 x 8.3 x 4.62 cm
- Waga: 0,22 kg
- Obudowa: plastikowa
- Temperatura pracy: 0 - 30°C (32 - 86°F)
- Temperatura magazynowania: -20 - 65°C (-4 - 149°F)
- Wilgotność (bez kondensacji): 10 - 90%
Możliwości stacji Manhattan
- Zgodność z Qi™ jest potwierdzona certyfikatem dotyczącym standardu ładowania bezprzewodowego.
- Do dyspozycji są USB-C Power Delivery (PD 3.0), USB-A Quick Charge™, trzy USB-A oraz odłączany moduł Qi™ 10W.

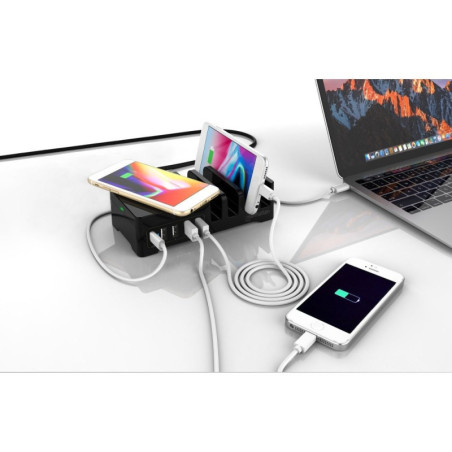

- Stacja rozdziela dostępną moc pomiędzy różne urządzenia zasilane i ładowane w tym samym czasie.

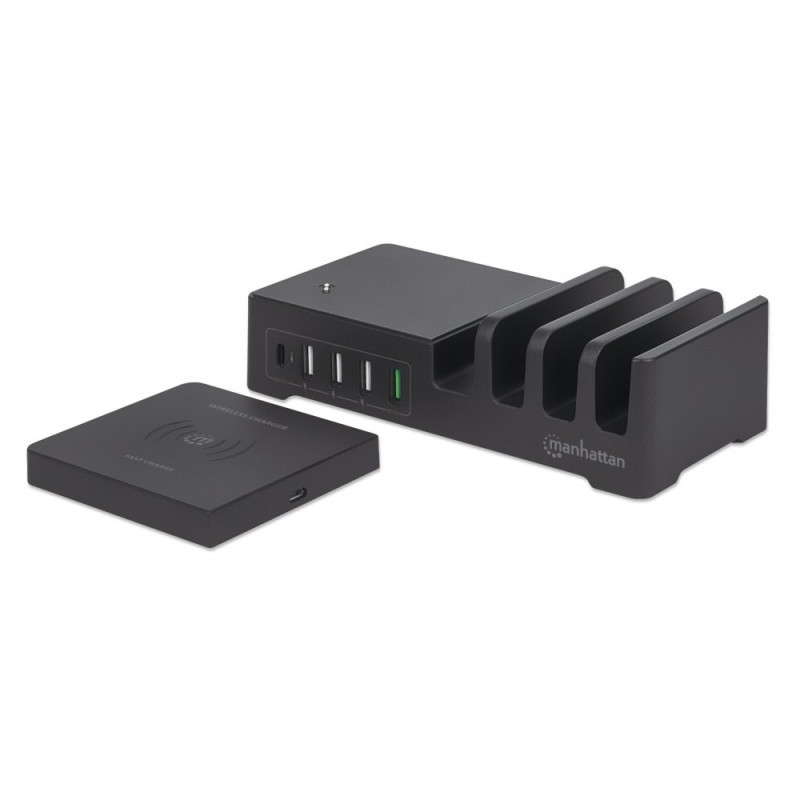

- Certyfikowana ładowarka Qi™ 10W jest odłączana od stacji.
- Port USB-C Power Delivery dostarcza do 30W do zgodnego notebooka, laptopa, Ultrabooka™, tabletu lub innego urządzenia USB-C.
- Złącze USB-A Quick Charge umożliwia zasilanie i ładowanie urządzenia przenośnego mocą do 18W.
- Trzy porty USB-A udostępniają łącznie do 36W; każdy pracuje z parametrami do 5V / 2.4A.
- Wbudowano ochronę przeciążeniową, przetężeniową i termiczną.
- O stanie urządzenia informuje wskaźnik diodowy.

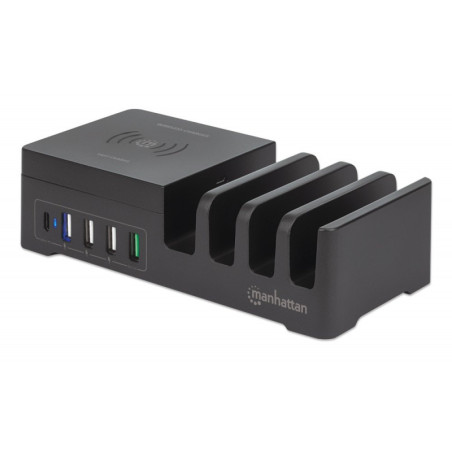

- Niewielka, estetyczna obudowa pozwala ustawić stację na biurku.
- Gwarancja obowiązuje przez 3 lata.
Podział mocy między ładowane urządzenia
Manhattan 102230 ma moc całkowitą 55W i pozwala korzystać z kilku sposobów ładowania. USB-C z Power Delivery (PD) rozpoznaje zapotrzebowanie zgodnego smartfona lub tabletu i dobiera parametry zasilania. Port USB-A Qualcomm® Quick Charge™ 3.0 dostarcza do 18W, a trzy pozostałe USB-A oferują po 5V i 2.4A.
Ładowanie telefonu na module indukcyjnym
Urządzenie zgodne z Qi wystarczy położyć na ładowarce indukcyjnej 10W, bez podłączania końcówki kabla do telefonu. Moduł jest częścią stacji Manhattan 102230, której kompaktowe wymiary i estetyczne wykonanie pasują do domowego oraz biurowego stanowiska. Zastosowano zabezpieczenia przed zwarciem, przepięciem, przeciążeniem i przegrzaniem.
Wyposażenie zestawu
- Stacja zasilająca Power Delivery z ładowarką indukcyjną Qi - 55W
- Kabel zasilający 1m
- Kabel USB-A męski na USB Micro-B męski 1m
- Instrukcja szybkiej instalacji
